数据手册
完整规格
基本信息
| 制造商 | STMicroelectronics (意法半导体) |
|---|
8
| 产品型号 | LM234DT |
|---|
11
| 产品类型 | 3-Terminal Adjustable Current Source |
|---|
14
| 产品系列 | LM134 / LM234 / LM334 |
|---|
性能参数
| 输出电流范围 | 1 µA to 10 mA |
|---|
21
| 工作电压 | 1 V to 40 V |
|---|
24
| 初始精度 | ±3% |
|---|
27
| 电流调整率 | 0.02% / V (Typical) |
|---|
30
| 设定电流公式 | Iset = 67.7mV / Rset (at 25°C) |
|---|
33
| 温度系数 | ~0.33% / °C (with simple resistor) |
|---|
电源与功耗
| 最大功耗 | 400 mW |
|---|
40
| 反向耐压 | Up to 20 V |
|---|
接口与封装
| 引脚定义 (SOIC-8封装) | 1: ADJ, 3: V+, 5: V-, Others: NC |
|---|
47

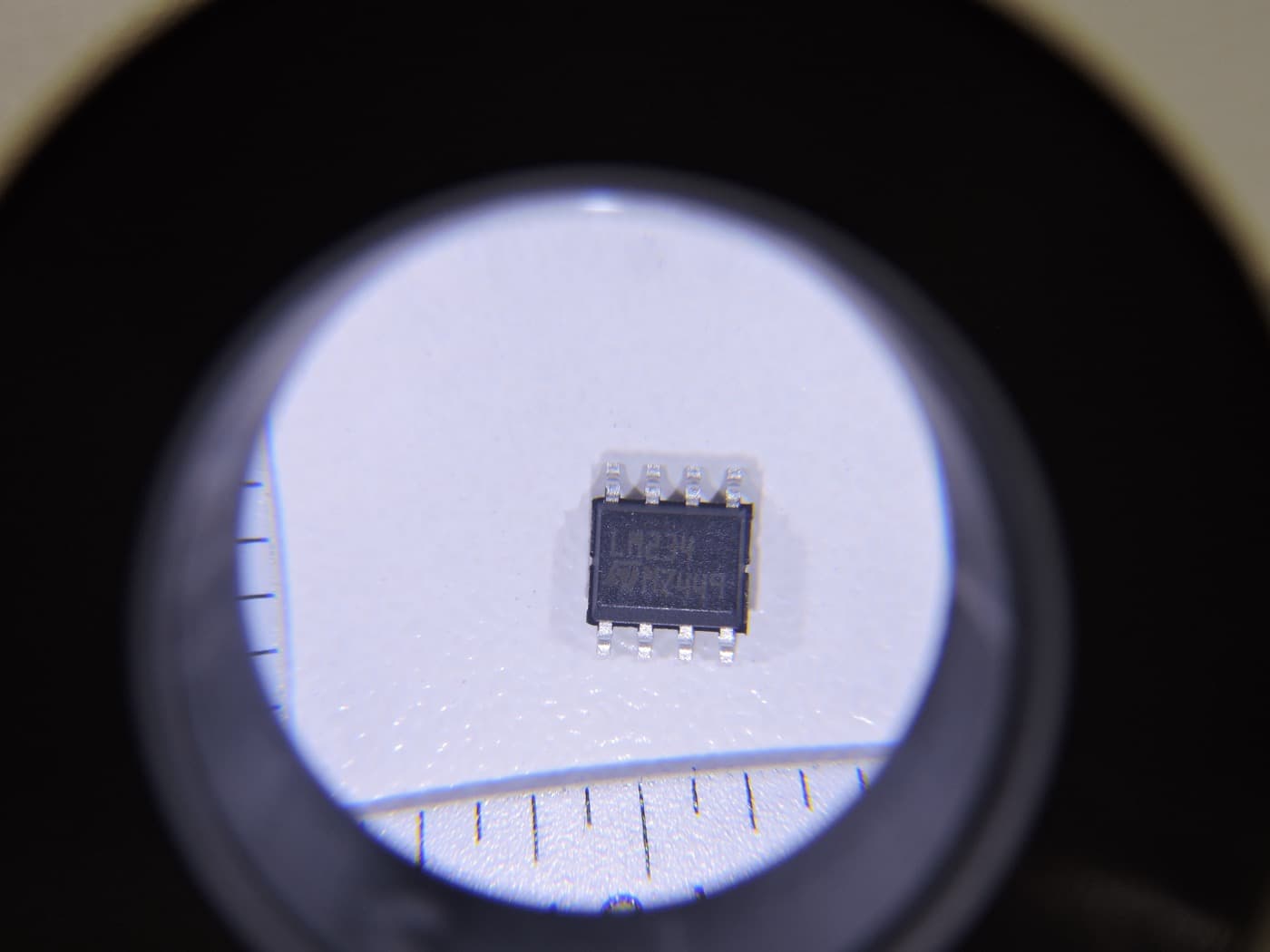

| 封装 | 8-SOIC (3.90mm Width) |
|---|
50
| 安装方式 | SMD/SMT (Surface-Mount) |
|---|
工作环境
| 工作温度 | -25°C to +100°C |
|---|
57
| 存储温度 | -65°C to +150°C |
|---|
其他特性
| 特性 | Operates as a rectifier in AC applications, Zero drift possible with external components |
|---|
