数据手册
完整规格
基本信息
| 制造商 | Texas Instruments (TI) |
|---|
8
| 产品型号 | LMV321IDBVR |
|---|
11
| 产品类型 | Operational Amplifier (Op Amp) |
|---|
14
| 架构 | BiCMOS |
|---|
性能参数
| 通道数量 | 1 (Single) |
|---|
21
| 增益带宽积 | 1 MHz |
|---|
24
| 压摆率 | 1 V/µs |
|---|
27
| 输入失调电压 | 7 mV (Max at 25°C) |
|---|
30
| 输入偏置电流 | 250 nA (Max) |
|---|
33
| 共模抑制比 | 50 dB to 65 dB |
|---|
36
| 开环增益 | 100 dB |
|---|
39
| 输出摆幅 | Rail-to-Rail Output (RRO) |
|---|
电源与功耗
| 供电电压范围 | 2.7 V to 5.5 V |
|---|
46
| 静态电流 | 130 µA (Typical per channel) |
|---|
49
| 输出电流 | 160 mA (per channel) |
|---|
52
| 噪声密度 | 39 nV/√Hz |
|---|
接口与封装

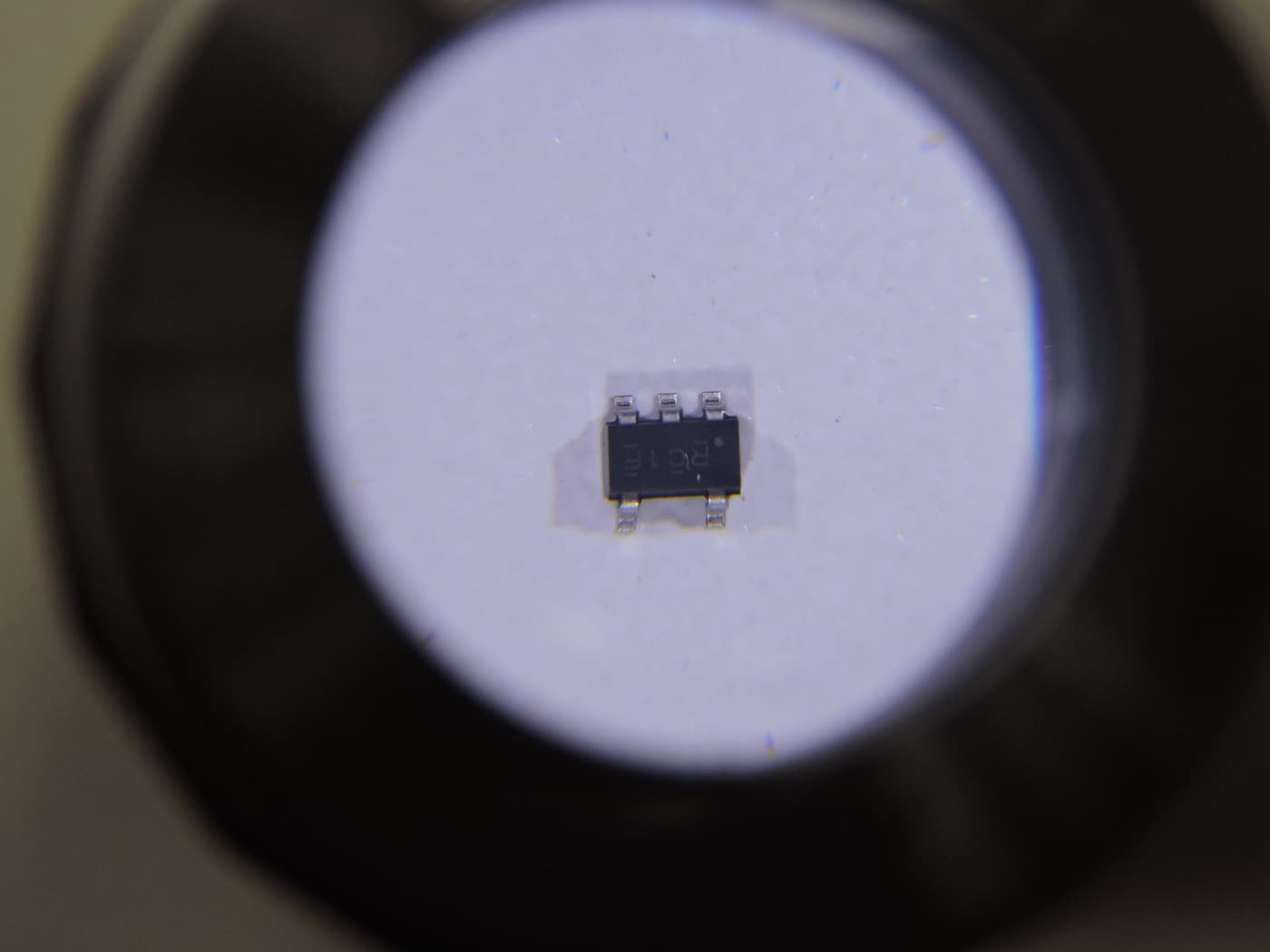

| 封装 | SOT-23-5 (DBV) |
|---|
59
| 安装方式 | SMD/SMT (Surface-Mount) |
|---|
62
| 引脚配置 (SOT-23-5) | 1: OUT, 2: V-, 3: IN+, 4: IN-, 5: V+ |
|---|
工作环境
| 工作温度 | -40°C to +125°C |
|---|
69
| 湿度敏感等级 | Level 1 |
|---|
其他特性
| 特性 | Low Voltage Operation, No Crossover Distortion, ESD Protection >2000V HBM |
|---|
76
| 应用领域 | HVAC, Motor Control, Power Supplies, Portable Media Players |
|---|
