微控制器（MCU）
3查看详情数据手册
完整规格
基本信息
| 制造商 | NXP Semiconductors (恩智浦半导体) |
|---|
8

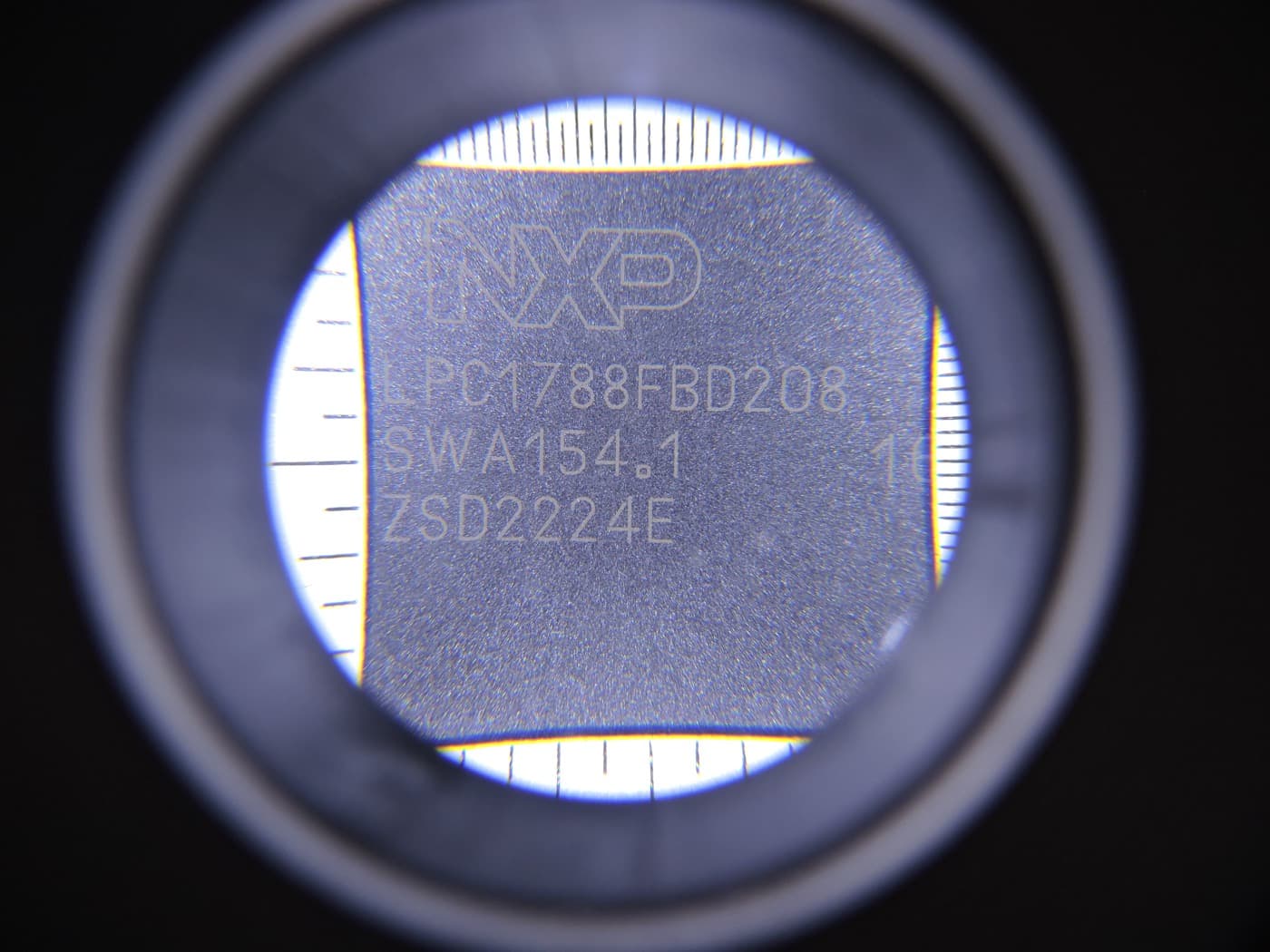

| 产品型号 | LPC1788FBD208 |
|---|
11
| 产品类型 | ARM Cortex-M3 Microcontroller (MCU) |
|---|
14
| 内核 | ARM Cortex-M3 |
|---|
性能参数
| 最大时钟频率 | 120 MHz |
|---|
21
| 程序存储器大小 | 512 KB Flash |
|---|
24
| 随机存取存储器大小 | 96 KB SRAM + 4 KB EEPROM |
|---|
27
| 数据总线宽度 | 32-bit |
|---|
30
| 指令集架构 | RISC |
|---|
接口与外设
| 通用异步收发传输器通道数 | 5 |
|---|
36
| 集成电路总线通道数 | 3 |
|---|
38
| 串行外设接口通道数 | 3 |
|---|
40
| 控制器局域网通道数 | 2 |
|---|
42
| 通用串行总线接口 | USB 2.0 (Device/Host/OTG) |
|---|
45
| 以太网接口 | 10/100 Ethernet MAC with DMA |
|---|
48
| 模数转换器 | 8-channel, 12-bit |
|---|
51
| 数模转换器 | 1-channel, 10-bit |
|---|
54
| 定时器 | 4 x 32-bit General Purpose |
|---|
57
| 脉冲宽度调制 | 6-channel Motor Control PWM |
|---|
60
| 通用输入输出引脚 | Up to 165 |
|---|
63
| 液晶显示器控制器 | Supports STN and TFT |
|---|
66
| 其他接口 | SD/MMC, I2S, QEI |
|---|
电源与功耗
| 供电电压 | 2.4 V to 3.6 V (Typical 3.3 V) |
|---|
73
| 功耗模式 | Sleep, Deep-Sleep, Power-down, Deep Power-down |
|---|
封装与环境

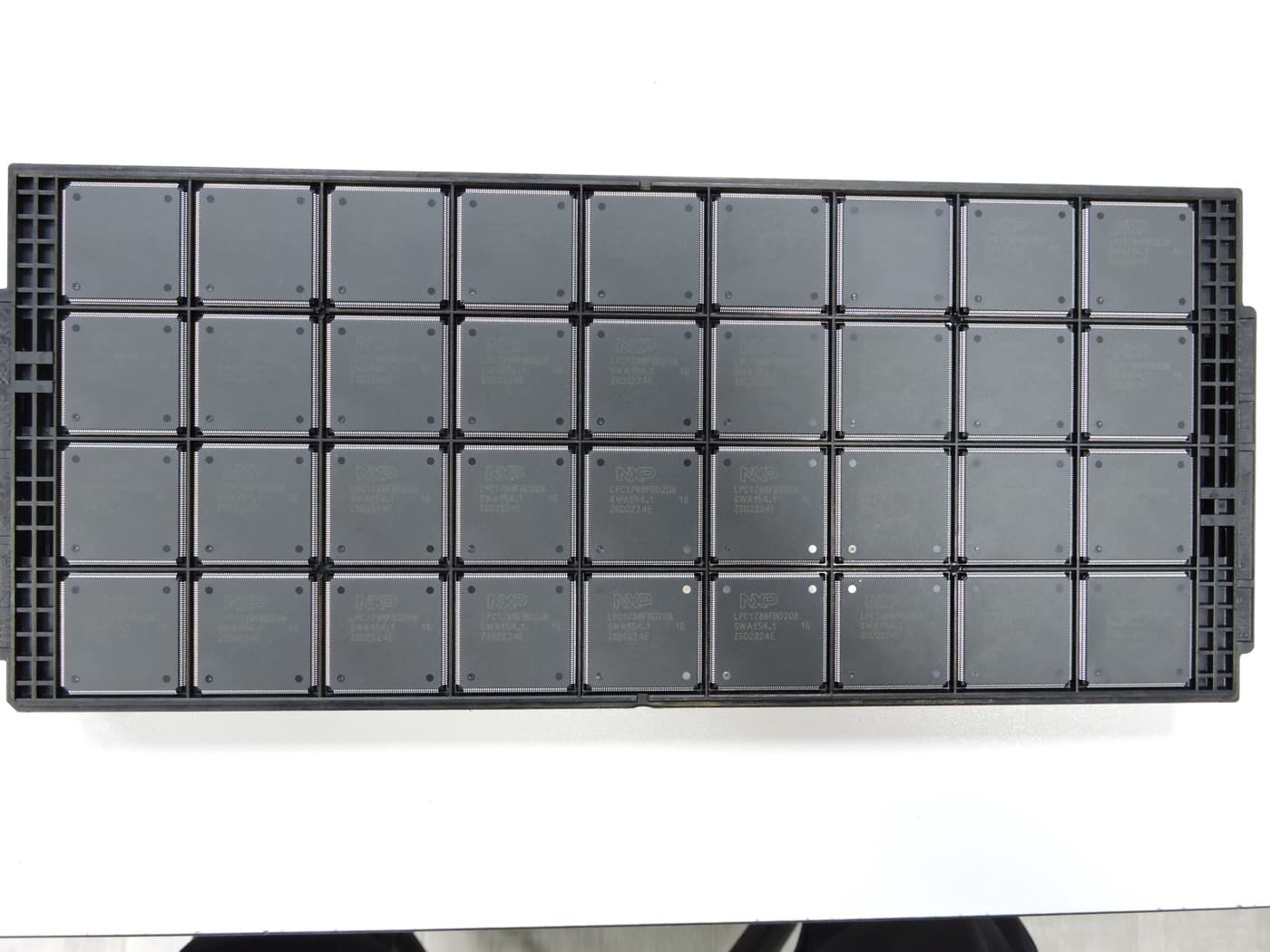

| 封装 | LQFP-208 (Low-profile Quad Flat Package) |
|---|
80
| 安装方式 | Surface Mount (SMD/SMT) |
|---|
83
| 尺寸 | 28.1 mm x 28.1 mm x 1.45 mm |
|---|
86
| 工作温度 | -40°C to +85°C |
|---|
其他特性
| 特性 | Real-Time Clock (RTC), Watchdog Timer (WDT), JTAG Debugging |
|---|
