数据手册
完整规格
基本信息

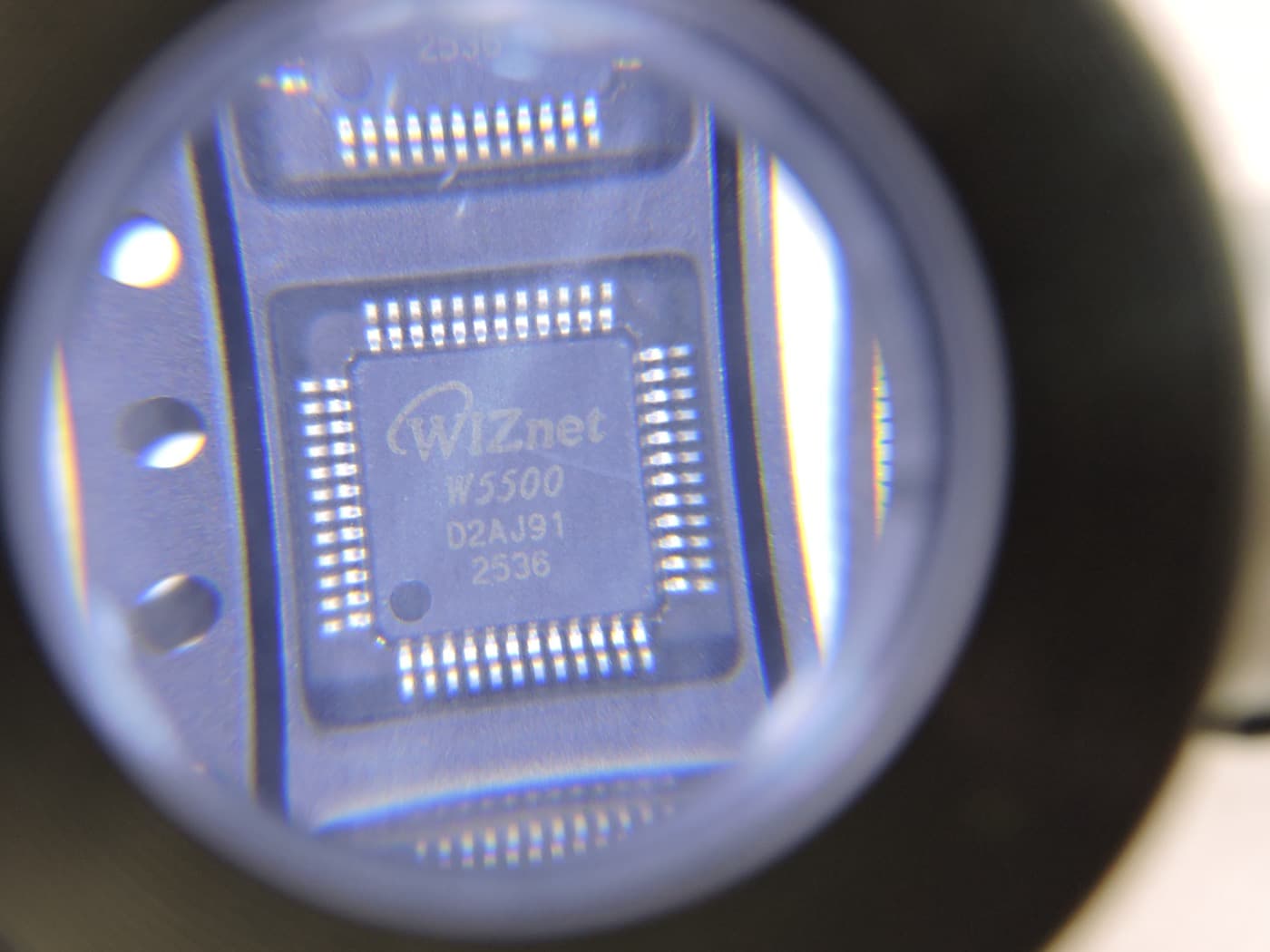

| 制造商 | WIZnet |
|---|
8
| 产品型号 | W5500 |
|---|
11
| 产品类型 | Hardwired TCP/IP Embedded Ethernet Controller |
|---|
14
| 核心功能 | 3-in-1 Enet Controller (TCP/IP + MAC + PHY) |
|---|
性能参数
| 支持协议 | TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE |
|---|
21
| 数据速率 | 10 Mbps / 100 Mbps |
|---|
24
| 缓冲区内存 | 32 KB (Internal RAM for Packet Processing) |
|---|
27
| 独立套接字 | 8 Independent Hardware Sockets |
|---|
接口特性
| 主机接口 | High-Speed SPI |
|---|
34
| SPI 速度 | Up to 80 MHz |
|---|
37
| 以太网标准 | IEEE 802.3, 802.3u (10/100BASE-TX) |
|---|
40
| 自动协商 | Yes (Half/Full Duplex) |
|---|
电源与环境
| 供电电压 | 3.3 V |
|---|
47
| 功耗 | 132 mA (Max Operating Current) |
|---|
50
| 节能特性 | Wake-on-LAN (WOL), Power-down Mode |
|---|
53
| 工作温度 | -40°C to +85°C |
|---|
封装信息
| 封装 | LQFP-48 |
|---|
60
| 安装方式 | Surface Mount (SMD/SMT) |
|---|
63
| 尺寸 | 7 mm x 7 mm |
|---|
66
| 引脚数 | 48 |
|---|
其他特性
| 应用领域 | IoT Devices, Industrial Control, Smart Home, Medical Instruments |
|---|
72
| 主要优势 | Offloads MCU, Simple Socket Programming |
|---|
