ADC/DAC 数据转换
3查看详情数据手册
完整规格
基本信息
| 制造商 | Analog Devices Inc. (ADI) |
|---|
8

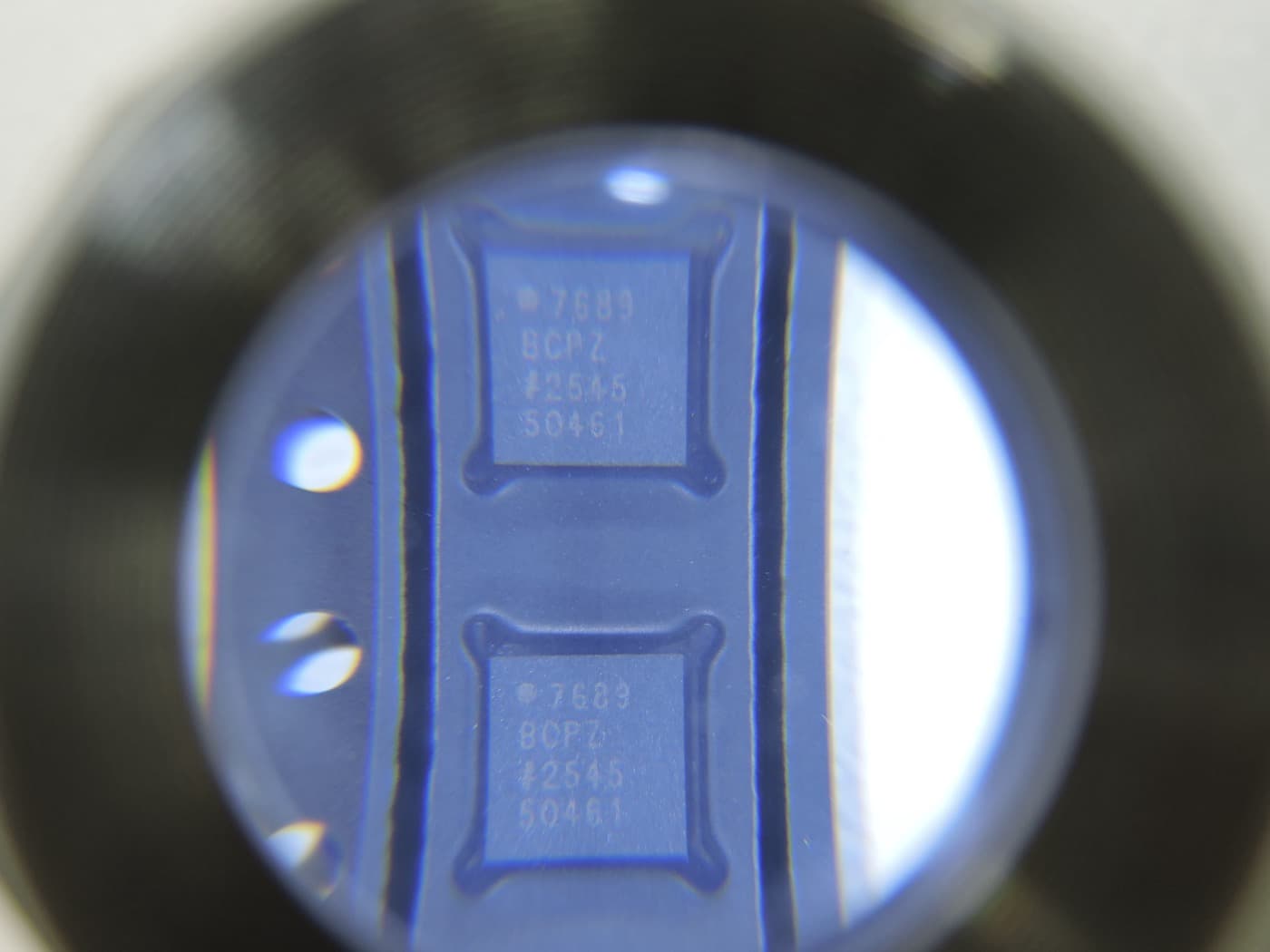

| 产品型号 | AD7689BCPZRL7 |
|---|
11
| 产品类型 | SAR ADC / Data Acquisition |
|---|
14
| 架构 | Charge Redistribution, SAR |
|---|
模拟输入
| 通道数量 | 8 |
|---|
20
| 输入类型 | Differential, Pseudo-Differential, Single-Ended |
|---|
23
| 输入电压范围 | 0 V to VREF |
|---|
性能参数
| 分辨率 | 16 bit |
|---|
30
| 采样速率 | Up to 250 kSPS |
|---|
33
| 信噪比 | 93.5 dB (typical) |
|---|
36
| 总谐波失真 | -100 dB (at 20 kHz) |
|---|
39
| 积分非线性 | ±1.5 LSB (max) |
|---|
42
| 微分非线性 | -1 LSB to +1.5 LSB |
|---|
45
| 无失码 | Guaranteed |
|---|
电源与功耗
| 模拟/核心电源电压 | 2.3 V to 5.5 V |
|---|
52
| 数字I/O电源 | 1.8 V to 5.5 V |
|---|
55
| 功耗 | 3.5 mW (at 2.5V/200kSPS) |
|---|
59
| 待机电流 | 50 nA |
|---|
基准电压
| 基准电压源 | Internal or External |
|---|
66
| 基准电压值 | Internal: 2.5 V or 4.096 V |
|---|
接口与封装
| 接口类型 | Serial (SPI/QSPI/MICROWIRE/DSP compatible) |
|---|
74
| 封装 | 20-Lead LFCSP (4x4 mm) |
|---|
77
| 安装方式 | SMD/SMT (Surface-Mount) |
|---|
工作环境
| 工作温度 | -40°C to +85°C |
|---|
其他特性
| 特性 | Internal Temperature Sensor, Channel Sequencer |
|---|
