完整规格
基本信息
| 制造商 | Analog Devices Inc. (ADI) |
|---|
8

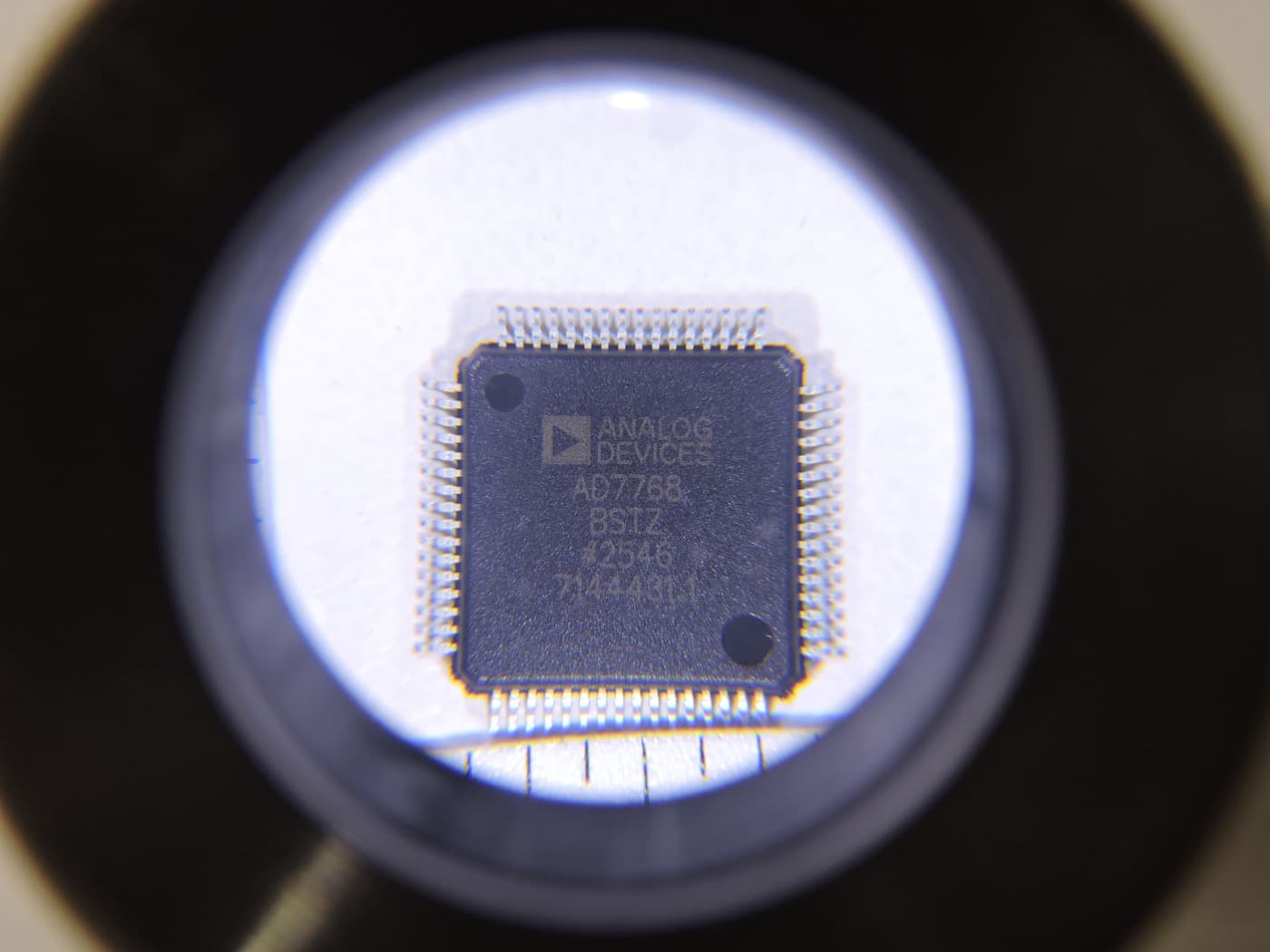

| 产品型号 | AD7768BSTZ-RL |
|---|
11
| 产品类型 | Sigma-Delta ADC / Data Acquisition |
|---|
14
| 架构 | Sigma-Delta (Σ-Δ) |
|---|
模拟输入
| 通道数量 | 8 (Differential) |
|---|
21
| 输入类型 | Differential |
|---|
性能参数
| 分辨率 | 24 bit |
|---|
28
| 输出数据速率 (采样率) | Up to 256 kSPS (per channel) |
|---|
31
| 动态范围 | 108 dB |
|---|
34
| 信噪比 | 111 dB (typical, Sinc5 filter) |
|---|
37
| 总谐波失真 | -120 dB (typical) |
|---|
40
| 积分非线性 | ±2 ppm FSR (typical) |
|---|
43
| 输入带宽 | DC to 110.8 kHz (-3 dB) |
|---|
电源与功耗
| 模拟电源 (AVDD1) | 5.0 V (4.5 V to 5.5 V) |
|---|
50
| 模拟电源 (AVDD2) | 2.25 V to 5.0 V |
|---|
53
| 数字I/O电源 | 1.8 V, or 2.5 V to 3.3 V |
|---|
56
| 功耗 (快速模式) | 51.5 mW per channel |
|---|
59
| 功耗 (生态模式) | 9.375 mW per channel |
|---|
基准电压
| 基准电压源 | External |
|---|
66
| 基准电压范围 | 1 V to AVDD1 |
|---|
接口与封装
| 接口类型 | Serial SPI |
|---|
73
| 封装 | 64-Lead LQFP (10x10 mm) |
|---|
76
| 安装方式 | SMD/SMT (Surface-Mount) |
|---|
工作环境
| 工作温度 | -40°C to +105°C |
|---|
其他特性
| 数字滤波器 | Wideband, Sinc5, Low Latency |
|---|
87
| 特性 | Simultaneous Sampling, CRC, Daisy-chain |
|---|
